綠色低碳、健康生活，助力短距離交通出行
日期：2023-02-15
來源：belling
近年在國家“綠色出行、健康生活”的倡導下，電動自行車成為很多人短距離出行的重要選擇。2019年4月15日，《電動自行車安全技術規范》簡稱《新國標》）實施，規范了電動自行車的研發、生產、銷售、流通和使用等環節，行業迎來健康發展。《新國標》對電動自行車的生產標準提出了更高要求，對研發實力較強、生產效率較高的龍頭企業具有一定的促進作用。根據立鼎產業研究網數據，我國電動自行車保有量在2.5-3億臺，預計22-24年新國標替換量為2500、3000、2500萬輛，預計22-24年電動自行車需求量為5815、6384、5964萬輛。
電動兩輪車的市場逐漸呈現出消費升級與需求個性化、消費者環保意識的覺醒，以及消費者追求便捷與智能等趨勢。此外，由于國際市場的需求增加，電動兩輪車產業逐步從本土進一步走向海外走上國際化之路。基于此，未來電動兩輪車行業將呈現差異化、高端化、智能化和國際化的趨勢。產品的定制化開發， 互聯網技術、智能化技術和新能源技術等在電動兩輪車行業將持續應用?！缎聡?guó)標》過渡期結束后，上述因素也將成為行業發展的主要驅動因素，促進行業進入新一輪的高速發展期。
上海貝嶺緊跟市場發展，可提供一整套覆蓋半橋驅動、運放、接口、電源管理、液晶驅動、鋰電池充電和MOSFET的電動自行車解決方案。

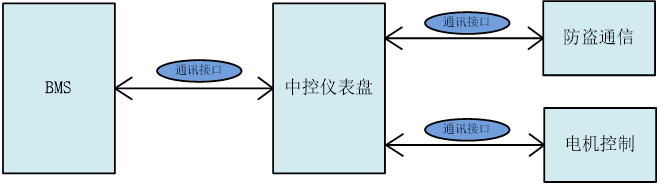

圖1 電動自行車框架
各個模塊之間的通訊目前市場主流使用RS-485接口，部分高端電動自行車會使用CAN接口進行通訊。電機驅動板框架見圖2。

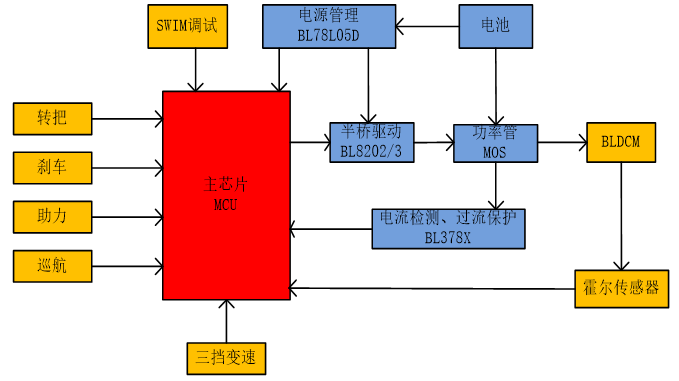

圖2 電機驅動板系統框架圖
1. 半橋驅動芯片
電動自行車的電機需要通過半橋驅動芯片進行控制電機轉速、加減速等功能（表1 半橋驅動選型表）。
BL8202/3 半橋驅動芯片：
l 懸浮絕對電壓250V；
l 電源電壓工作范圍:10.0～20.0V；
l 兼容3.3/5/15V輸入邏輯；
l 驅動電流:+1.0A/-1.5A(Typ)；
l 死區時間: 200ns (Typ)；
l 集成VCC和VBS欠壓保護功能；
l SOP8 封裝；

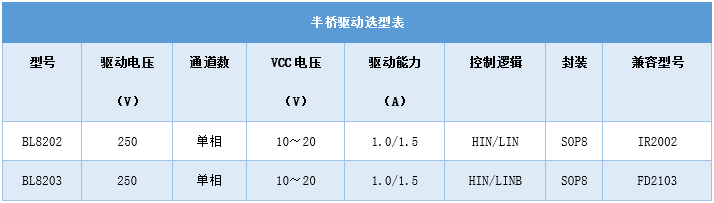

表1半橋驅動選型表
2. 運放
電動自行車電機的電流采樣、堵轉保護等功能都需要通過運放采集信號并處理（表2 低噪聲運放選型表）。
BL3782/4 低噪聲運放：
l 電源電壓范圍：2.1V～5.5V；
l 低噪聲：13nV/√Hz @10kHz；
l 高精度：Vos 0.8mV Typ；
l 增益帶寬：6MHz；
l 壓擺率：4.2V/Us；
l 工作溫度范圍：-40℃～+125℃；

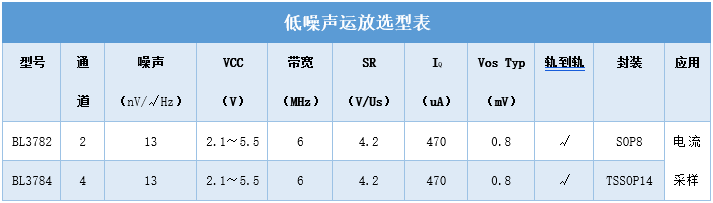

表2 低噪聲運放選型表
3. 接口
電動自行車的中控系統需要收集每個子模塊的數據信息，目前市場主流使用RS485接口通信方式（表3 RS485接口選型表）。
RS485 接口芯片：
l 傳輸速率覆蓋范圍廣；
l 供電電壓范圍寬：支持3.3V～ 5.0V；
l 通訊節點數多；
l 更好的ESD能力：±15KV（接觸放電）

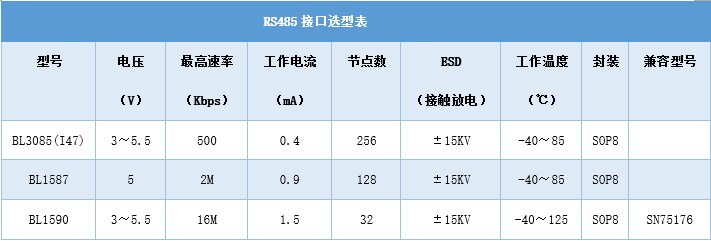

表3 RS485接口選型表
4. 電源管理
通常會用DC/DC把48V/60V電池包電壓降到12V給半橋驅動芯片供電，再降到 5V給系統MCU供電（表4 三端穩壓器選型表）。
BL78L05D 三端穩壓器：
l 高耐壓：42V Max；
l 高精度：±2% Typ；
l 輸出電流：100mA；
l 過熱保護；
l 封裝形式：SOT89-3，SOP8，TO-92；

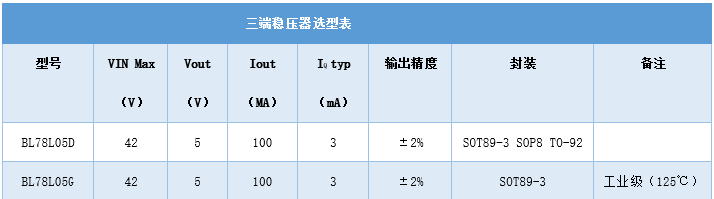

表4 三端穩壓器選型表
5. 液晶驅動
高端車型的中控儀表盤顯示內容較多，一般會采用單獨的液晶驅動芯片。上海貝嶺為客戶提供多種輸出段位的產品選擇（表5 液晶驅動選型表）。
液晶驅動：
l 內置震蕩電路、外圍簡單；
l 低功耗設計；
l VDD電壓范圍：2.5～5.5V；
l 良好的EMC性能；

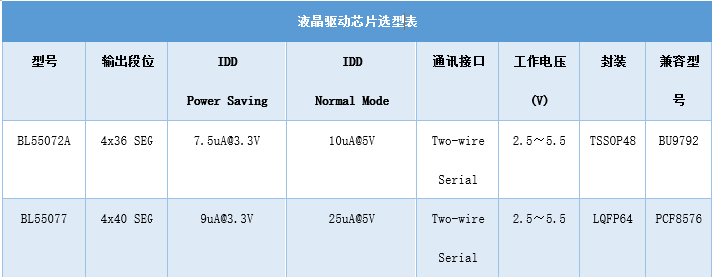

表5 液晶驅動選型表
6. 鋰電池充電芯片
部分電動自行車的防盜通信模塊需要斷電工作，一般使用鋰電池供電（表6 鋰電池線性充電芯片選型表）。
鋰電池線性充電芯片：
l 防電池反接保護功能（部分型號）；
l 高輸入耐壓，芯片過熱保護；
l 電池溫度監測（部分型號）；
l 多種充電截止電壓、封裝可選；

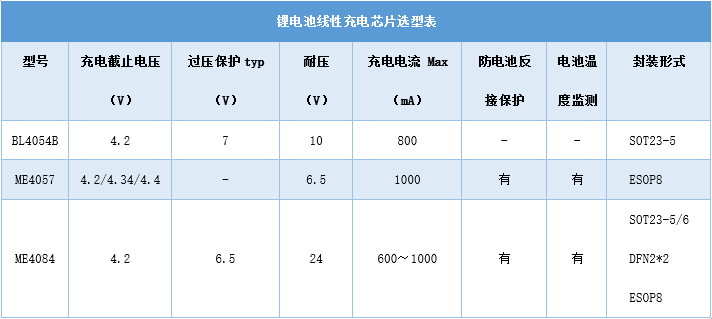

表6 鋰電池線性充電芯片選型表
7. MOSFET
電動自行車的系統供電范圍寬，電機功率覆蓋面廣。在BMS和驅動器中，上海貝嶺可根據客戶的實際電壓、電流應用需求提供多款性價比高的SGT MOS供選擇（表7 MOSFET選型表）。
SGT MOS優勢：
l 通態電阻RDS(on) 低；
l Vth一致性高；
l EAS性能好，抗雪崩能力強；
l 極低的QG ；
表7 SGT MOS選型表
